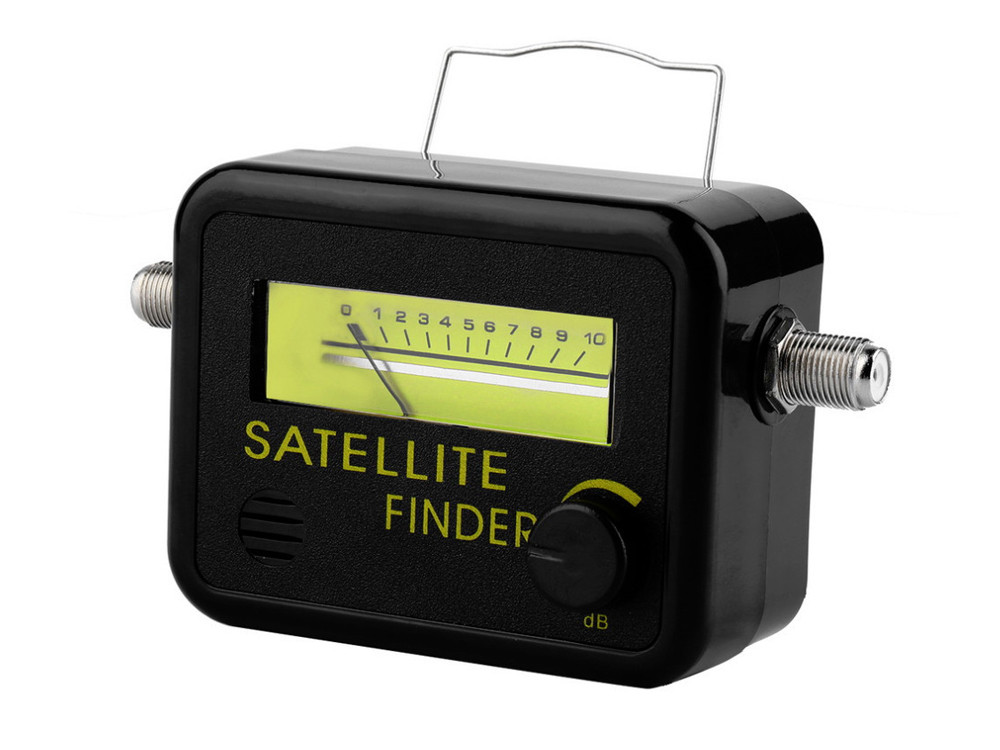

Вимірювач рівня супутникового сигналу, Sat Finder

Вимірювач рівня супутникового сигналу Sat Finder використовується для ручного настроювання супутникових антен на сигнал без громіздкого переносного обладнання (ресивер, переносний телевізор).
Для використання Satellite finder GSF — 9503 потрібно, щоб попередньо була встановлена супутникова антена та приблизно спрямована на потрібний супутник, а до неї був прокладений коаксіальний кабель. Також потрібен ресивер, щоб на ньому вибрати потрібний супутник і сильний транспондер із цього супутника. Ресивер має бути з'єднаний із конвертером.
Перед під'єднанням Satellite finder ОБ'ЄДНО потрібно вимкнути ресивер від живлення. Це робиться тому, що між конвертором і ресивером постійно є певний потенціал розностної напруги. У зв'язку з цим, щоб уникнути зламання будь-якого пристрою, приєднувати та від'єднувати коаксіальний кабель необхідно тільки за вимкненого з мережі ресивера. Під час торкання штекера до гнізда може виникнути розрядна іскра, що може призвести до зависання ресивера або виходу його з ладу.
Перед настроюванням потрібно підготувати настройковий кабель. Це має бути коаксіальний кабель завдовжки 50-150 см із конекторами типу F на обох кінцях. Коли все готово, йдіть із приладом до місця, де встановлена супутникова антена. Satellite finder, за бажанням, можна закріпити на стіні або на підлозі. Для цього на задній стороні корпусу приладу є отвір і скоба, за які прилад можна повісити, а за допомогою скоби поставити на підлозі під зручним кутом.
Спочатку потрібно від'єднати прокладений кабель від конвертера супутникової антени. Потім приєднати до конвертера заготовлений нами настройковий кабель, зняти захисні ковпачки з гнізд приладу, приєднати до гнізда приладу приладу «TO LNB» другий кінець настройкового кабелю, під'єднати до гнізд приладу «TO REC» раніше прокладений кабель. Satellite finder ОБ'ЯЗНО потрібно розміщувати за дзеркалом супутникової антени, щоб захистити його від електромагнітних хвиль, які відбиватимуться від неї. Супутниковий сигнал, відбиваючись від антени, може викликати хаотичні показання приладу.

Тільки тепер можна ввімкнути живлення ресивера. Напруга живлення від ресивера буде 13-18 вольтів постійного струму. Якщо з живленням усе нормально, стрілка приладу відклониться на значення між 1 і 2, загориться світлодіод підсвітки шкали.
Тепер за допомогою ручки регулювання чутливості «dB» потрібно виставити на шкалі приладу значення 5, водночас прилад може почати видавати звуковий сигнал. Значення на шкалі потрібно зменшити до рівня, за якого звукового сигналу не буде. Тепер потрібно відхиляти супутникову антену по вертикалі та горизонталі, щоб досягти максимального значення приладу 10 або наближеного до нього. Після цього за допомогою ручки регулювання чутливості «dB», зменшивши чутливість, потрібно виставити на шкалі приладу значення 5 і знову відхиляти супутникову антену по вертикалі та горизонталі та домогтися максимального показника 10 або наближеному до нього.
Під час настроювання не обов'язково дивитися на шкалу приладу. Він обладнаний звуковим сигналізатором рівня сигналу та у разі підвищення сигналу зі супутника, тональність звуку, що видається ним, підвищується, а під час зниження саме собою знижується, тому антену можна настроювати за звуком, не відвертаючи уваги на прилад взагалі.
Після закінчення налаштування потрібно повернути всі під'єднання до початкового положення.

Характеристики:

підтримувана частота: 0,95 – 2,15 ГГц;
максимальний рівень вхідного сигналу: -10 dB;
мінімальний рівень вхідного сигналу: -40 dB;
напруга живлення: 13 – 18 В постійного струму;
рівень посилення: 52 – 60 dB;
розміри (з виступами): 112 х 63 х 42 мм;
вага: 85 г.

Комплект постачання:

• вимірювач рівня супутникового сигналу Sat Finder;
• посібник користувача англійською мовою.
