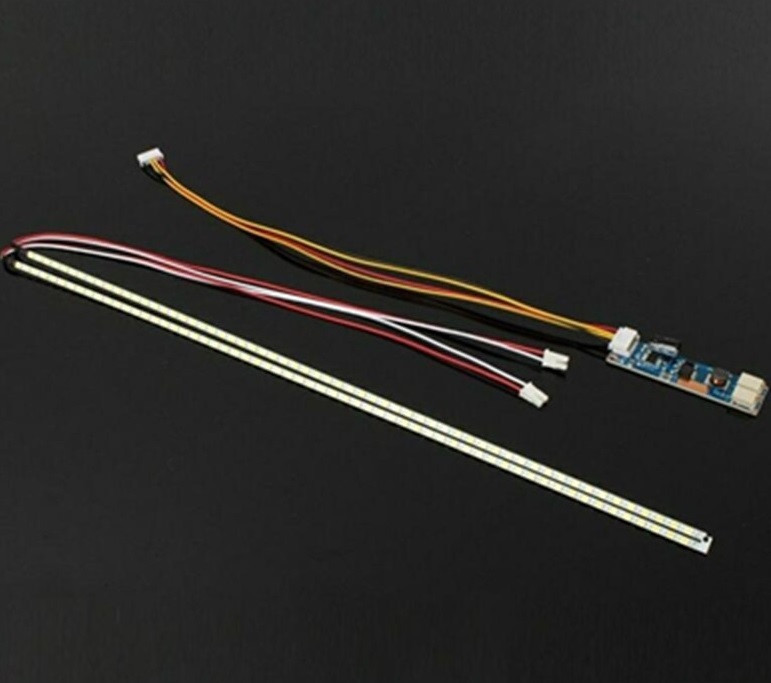

540 mm Смуги LED-підсвітка Набір Регульоване Оновлення 24 дюйми LCD Екран Монітор

540mm LED-підсвітка смуги Набір Регульоване оновлення 24x24 дюймів CCFL LCD Екран для модуля LED Монітор

 Специфікація:
LED Розмір смуги: 540 мм х 4 мм
Розмір плати водія: 7x2см
Вхід: DC 10-30V
Вихід: 7.5V-9.6V

Особливості:
* Продукт оригінальної підсвітки дисплея, висока яскравість, не може дивитися прямо
* LED-частинки близько, розташування високої щільності яскраве LED SMD-ігрован
* Довге життя, дизайн дисплея, життя 100 000 годин
* Простота встановлення, використання двосторонньої стрічки можна прикріпити до оригінальної місткості дисплея LCD або розмістити в іншому місці
* Енергозбереження, потужність лише 8 Вт. Оригінальні чотири LCD потужністю зазвичай становлять 24 Вт.

Коротка інструкція зі встановлення:
Якщо ваш монітор являє собою пластину високого тиску, то ця натискна пластина перетворюється на плату драйвера прямої заміни, як ніби ваш монітор був одним із високовольтних плат джерела живлення, то: одна версія електрики високого тиску, знайти 12 В (місткість), потім витягніть блок живлення за допомогою мультиметра, щоб знайти і 12 В (місткість) під'єднати до негативних оригіналу, вимкнути плату наддуву, потім три лінії 12 В, ВКЛ, GND, 12 В, пластина позитивного електрода 12 В с підсилювачем високого тиску з'єднана з платою як єдине ціле, Заземлення з негативним під'єднанням, ВМИК навіть ВМИК. Це просто оригінальне високовольтне електроживлення вимкнене, щоб замінити пластину підвищення тиску в передній частині вихідного тиску, щоб узяти владу.
Нижче наведені інструкції щодо встановлення для довідки (тільки для довідки):

Прості кроки модифікації:
1, відкрийте металевий каркас:
2, вирізати внутрішній пластиковий кут захисної рами:
3, з рідкокристалічної лампи:
4, вставте світловий індикатор LED
Зверніть увагу, що цей метод модифікації простий, легко витоку. Але це зруйнує кордон.

Нормальний метод:
1. Відкрийте, щоб захистити металеву раму з простим кроком перетворення.
2. Зніміть скляну панель LCD (панель акуратно на м'якому кабелі, наприклад, недбалий, легкий для кваліфікації та широкосмуговий)
3. Зніміть пластикову внутрішню раму та маяк (будьте обережні, щоб не забруднити бруд усередині вузла підсвітки)
4. Зніміть внутрішню лампу маяка
5. Світловий бар LED, прикріплений усередині маяка
6. потім акуратно відновіть початкові кроки видалення
7. Замінити скляні панелі та перевірити металевий каркас
8. Встановлені ліхтарі.

До комплекту входить:
1 х LED смуги
1 x плата для водія
1 х Кабель
